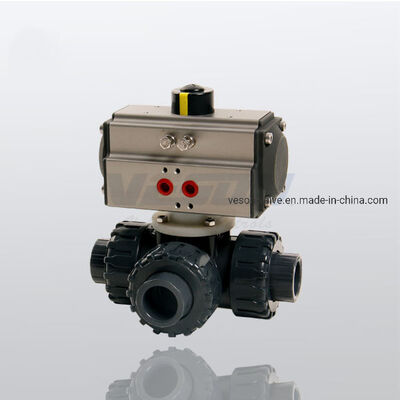

Βαλβίδα σφαιρική πνευματική PVC 3-οδών με προφίλ άμεσης τοποθέτησης ISO5211 για εφαρμογές υψηλής θερμοκρασίας
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|
|
Λεπτομερής ενημέρωση |
|||
| Φόρμα Σύνδεσης: | συγκόλληση | Λειτουργία οδήγησης: | Πνευματικός |
|---|---|---|---|
| Ονομαστική πίεση: | ΑΝΣΙ ΚΛΑΣ 150-900 | Κανάλι: | Κατ 'ευθείαν τύπου |
| Δομή: | Σταθερή βαλβίδα σφαιρών | Τύπος: | Σταθερή βαλβίδα σφαιρών |
| Λειτουργία: | Διοχετεύω | Θερμοκρασία: | υψηλή θερμοκρασία |
| Πρότυπο: | Εγγύηση 12 μηνών | Εφαρμογή: | Βιομηχανική χρήση |
| Κωδικός Hs: | 84123900 | ||
| Επισημαίνω: | ISO5211 Τυπική πνευματική σφαιρική βαλβίδα,Σφαίρα 3 κατευθύνσεων Προφίλ απευθείας τοποθέτησης,Σφαίρα PVC υψηλής θερμοκρασίας |
||
Περιγραφή προϊόντων

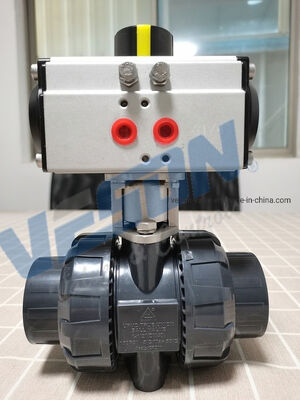

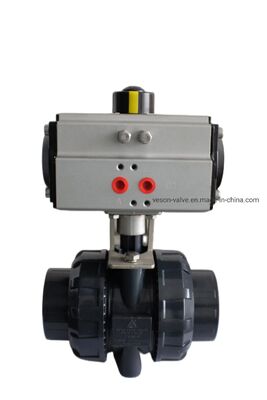

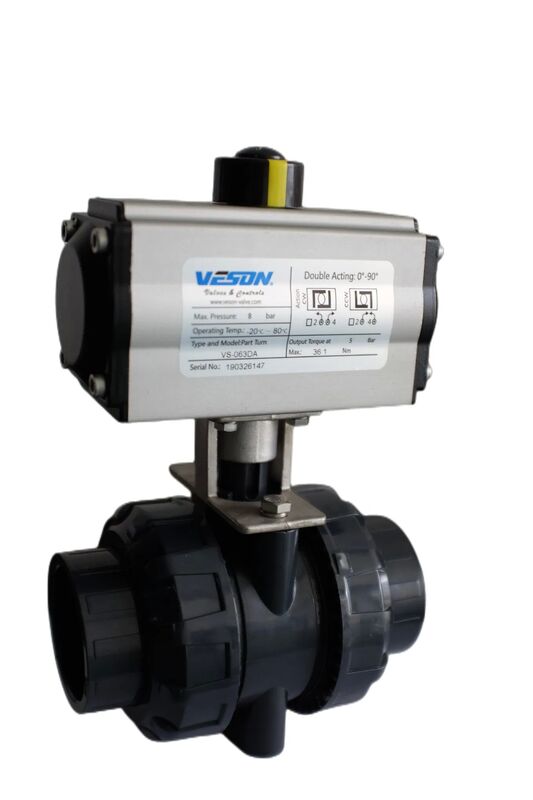

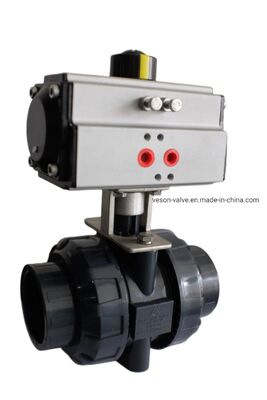

Πνευματική βαλβίδα σφαίρας 3 οδών
Προδιαγραφές του πνευματικού ενεργοποιητή
1- Τύπος δράσης: διπλός.
2Μέσο: καθαρός, ξηρός και χωρίς διαβρωτικό συμπιεσμένο αέρα
3Πίεση παροχής αέρα: 0,25 - 0,8 MPa
4Θερμοκρασία λειτουργίας: τυποποιημένος τύπος: -20°C~+80°C
Τύπος χαμηλής θερμοκρασίας: -40°C~+80°C
| ΠΑΡΑΓΜΑΤΙΚΗ ΚΑΛΥΠΗ Τριπλής πορείας | ||||||
| Επιλογή πνευματικού ενεργοποιητή: ανάλογο μέγεθος μόνο για αναφορά, ροπή βαλβίδας συν συντελεστής ασφάλειας 25% | ||||||
| Μέγεθος | Στροφή ροπής βαλβίδας σε λίβρες | ροπή βαλβίδας*1.25 | Διπλό ενεργό ενεργοποιητή | Δρόμος ενεργοποιητή (σε λίβρες) 5bar | Ενεργοποιητής επιστροφής ελαστικών | Δρόμος ενεργοποιητή (σε λίβρες) 5bar FC |
| 1/2 ίντσες | 79 | 98.75 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 3/4 ίντσες. | 85 | 106.25 | VS-052DA | 177 | VS-052SR10 | 70-104 |
| 1" | 110 | 137.5 | VS-052DA | 177 | VS-075SR10 | 190-318 |
| 1-1/2 ίντσες | 290 | 362.5 | VS-075DA | 515 | VS-092SR10 | 407-574 |
| 2 " | 680 | 850 | VS-092DA | 997 | VS-125SR10 | 1018-1497 |
| 2-1/2 ίντσες | 1085 | 1356.3 | VS-105DA | 1441 | VS-140SR10 | 1538-2247 |
| 3 " | 1597 | 1996.3 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| 4 ίντσες | 1780 | 2225 | VS-125DA | 2555 | VS-160SR10 | 2379-3388 |
| Δύοδιαδρομική βαλβίδα μπάλας | ||||||
| Μέγεθος | ροπή βαλβίδας*1.25 | Σύνδεση κορυφής βαλβίδας (mm) | Διπλό ενεργό ενεργοποιητή | Δρόμος ενεργοποιητή (σε λίβρες) 5bar | Ενεργοποιητής επιστροφής ελαστικών | Δρόμος ενεργοποιητή (σε λίβρες) 5bar FC |
| 1/2 ίντσες | 90 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 3/4 ίντσες. | 100 | 9 | VS-052DA | 177 | VS-052-SR10 | 70-104 |
| 1" | 140 | 11 | VS-052DA | 177 | VS-063-SR10 | 190-318 |
| 1-1/2 ίντσες | 240 | 14 | VS-063DA | 320 | VS-083-SR10 | 264-359 |
| 2 " | 480 | 14 | VS-075DA | 515 | VS-105-SR10 | 562-857 |
| 2-1/2 ίντσες | 650 | 17 | VS-083DA | 631 | VS-125-SR10 | 1018-1497 |
| 3 " | 1150 | 17 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
| 4 ίντσες | 1400 | 22 | VS-105DA | 1441 | VS-140-SR10 | 1538-2247 |
Τύπος υψηλής θερμοκρασίας: -20°C~+180°C
5γωνία περιστροφής: 90°± 5°
6Η τάση της βαλβίδας ηλεκτροσόκ: AC220V ή DC24V, ή σύμφωνα με το αίτημα του πελάτη.
Σχεδιασμός και κατασκευή του διπλού ενεργού πνευματικού ενεργοποιητή της σειράς AT
1. Πλήρης συμμόρφωση με τις τελευταίες προδιαγραφές: ISO5211DIN3337VD/VDE3845 και NAMUR.
2Το σώμα του αλουμινίου υψηλής έντασης έχει μια επιφανειακή εσωτερική επιφάνεια που είναι επιχρισμένη με οξυγόνωση ανοδίων για μακρά διάρκεια ζωής, χαμηλό συντελεστή τριβής και γρήγορη απόδοση.
3Η εξαιρετική, συμπαγή και εκσυγχρονισμένη κατασκευή μαζί με τις πολλαπλές προδιαγραφές καθιστούν την επιλογή τόσο οικονομική όσο και επωφελής.
4Όλες οι επιφάνειες δράσης υιοθετούν ρουλεμάν υψηλής ποιότητας, με αποτέλεσμα χαμηλή τριβή, υψηλή διάρκεια κύκλου και χωρίς θόρυβο.Οι δύο ανεξάρτητοι εξωτερικοί βρόχοι ρύθμισης στάθμευσης κίνησης μπορούν εύκολα και με ακρίβεια να ρυθμίζουν ±5° τόσο σε ανοιχτή όσο και σε κοντινή κατεύθυνση.
5Ο ίδιος κινητήρας περιγράμματος έχει τις λειτουργικές λειτουργίες διπλής δράσης και επιστροφής του ελαστικού, και η επιστροφή του ελαστικού έχει τα στυλ φυσιολογικής ανοιχτής και φυσιολογικής κλειστής λειτουργίας.
6. Πολυλειτουργικός δείκτης θέσης με αριθμό είναι βολικό για την τοποθέτηση εξαρτημάτων.
7Το προσυμπιεσμένο ελατήριο φορτίου είναι βολικό για ασφαλείς διαδικασίες τοποθέτησης και κατάργησης.
8Τα έμβολο αλουμινίου χύτευσης με έλαση και τα τερματικά καπάκια έχουν υψηλή ένταση και ελαφρύ βάρος.
9Διαφορετικά υλικά O-ring είναι διαθέσιμα για υψηλή και χαμηλή θερμοκρασία.
10Σύμφωνα με τις διαφορετικές απαιτήσεις, μπορούμε να προσφέρουμε περιστροφές πολλαπλών διαδρομών (π.χ. 120°135°180°) και τρεις ενεργοποιητές θέσης.
11Οι σόλενοειδείς βαλβίδες μπορούν εύκολα να τοποθετηθούν χωρίς καμία πίνακα σύνδεσης.
