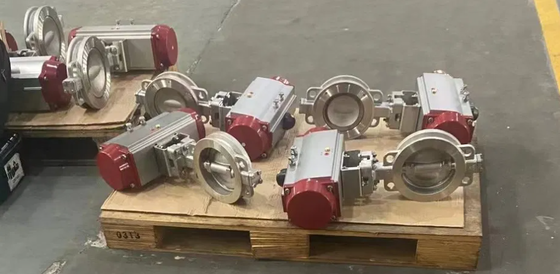

Υψηλής απόδοσης βαλβίδα πεταλούδας τριπλής αντιστάθμισης με μεταλλικό κάθισμα παρατεταμένη διάρκεια ζωής μηδενική διαρροή
Λεπτομέρειες:
| Τόπος καταγωγής: | Σαγκάη, Κίνα |
| Μάρκα: | VESON |
| Πιστοποίηση: | ISO 9001:2015 SGS |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Τεμάχιο |
|---|---|
| Τιμή: | USD 150-3500 / Piece |
| Συσκευασία λεπτομέρειες: | Θήκη από κόντρα πλακέ επώνυμα VESON με ένθετο αφρού με προστασία από κραδασμούς, συσκευασία εξαγωγικ |
| Χρόνος παράδοσης: | 3-5 εργάσιμες ημέρες για το απόθεμα, 15-25 ημέρες για την παραγωγή |
| Όροι πληρωμής: | T/T, L/C, PayPal, Western Union |
| Δυνατότητα προσφοράς: | 3000 τεμάχια το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος βαλβίδας: | Βαλβίδα πεταλούδας τριπλής μετατόπισης | Εύρος Μεγεθών: | DN80 έως DN1200 (3" έως 48") |
|---|---|---|---|
| Εκτίμηση πίεσης: | ANSI 150 lb / 300 lb / 600 lb | Υλικό σώματος: | Ανθρακούχο χάλυβα WCB / CF8M SS316 |
| Υλικό δίσκου: | CF8M SS316 / Duplex / Inconel | Τύπος καθίσματος: | Laminated Metal / Stellite Hardfaced |
| Λειτουργία: | Χειροκίνητος εξοπλισμός / Πνευματικός / Ηλεκτρικός ενεργοποιητής | Χρηματοκιβώτιο πυρκαγιάς: | Πιστοποιημένο κατά API 607 / ISO 10497 |
| Κατηγορία διαρροής: | Μηδενική διαρροή (Κλάση VI) | Τερματισμός σύνδεσης: | Προεξοχή (ANSI B16.5) |
| Πιστοποιητικό: | ISO 9001:2015, SGS, API 607 | ||
| Επισημαίνω: | Σχεδιασμός τριπλής αντιστάθμισης,Μηδενική διαρροή μεταλλικού καθίσματος,Βαλβίδα προεξοχής υψηλής απόδοσης |
||
Περιγραφή προϊόντων

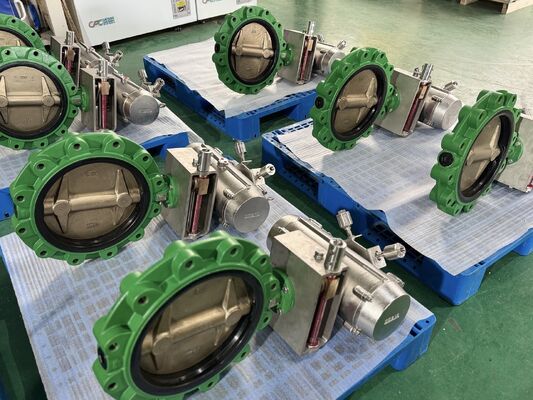

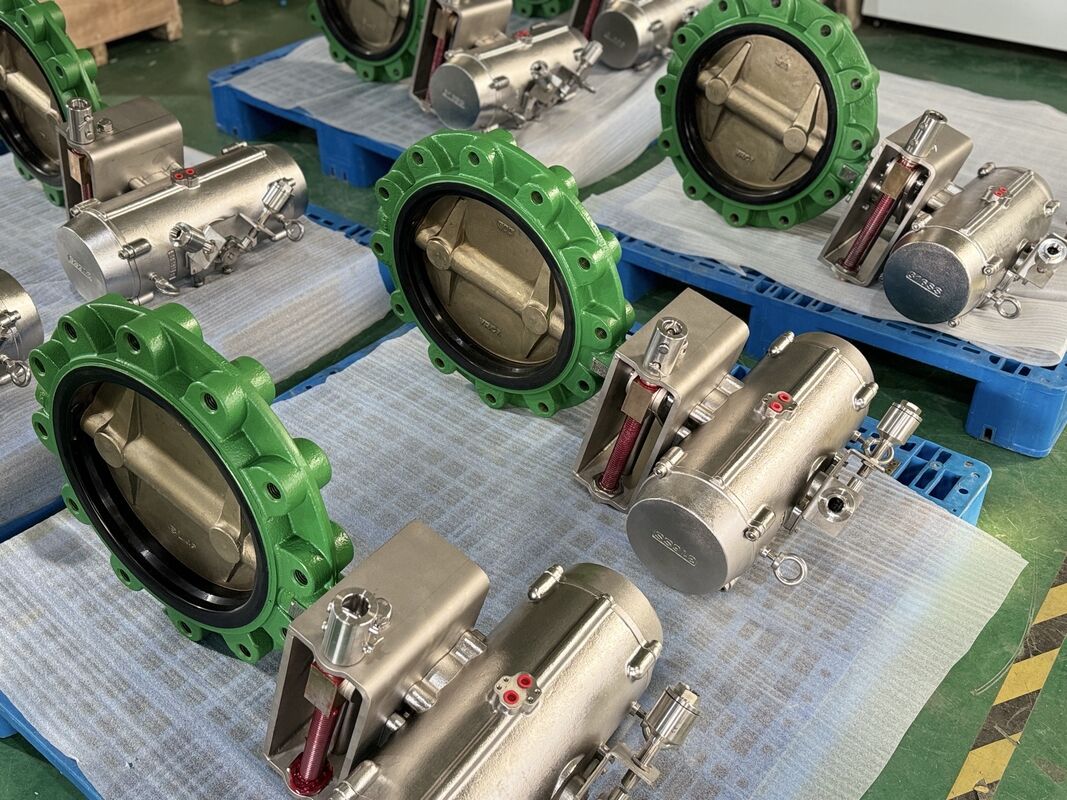

Βαλβίδα πεταλούδας τύπου Lug υψηλής απόδοσης με τριπλή εκκεντρότητα και μεταλλική έδρα
Η Βαλβίδα πεταλούδας τύπου Lug υψηλής απόδοσης με τριπλή εκκεντρότητα VESON αντιπροσωπεύει την κορυφαία τεχνολογία στις βαλβίδες πεταλούδας. Ο σχεδιασμός τριπλής εκκεντρότητας εξαλείφει την τριβή μεταξύ δίσκου και έδρας σε ολόκληρη τη διαδρομή, ενώ η μεταλλική έδρα παρέχει μηδενική διαρροή και πυρασφάλεια για κρίσιμες εφαρμογές απομόνωσης σε πετρελαϊκές και αεριωχικές βιομηχανίες, πετροχημεία και παραγωγή ενέργειας.
Επεξήγηση τριπλής εκκεντρότητας
| Εκκεντρότητα | Λειτουργία |
| 1η Εκκεντρότητα | Ο άξονας τοποθετημένος πίσω από το επίπεδο της έδρας, δημιουργώντας σφράγιση τύπου εκκεντροφόρου |
| 2η Εκκεντρότητα | Ο άξονας τοποθετημένος εκτός του κεντρικού άξονα της οπής, επιτρέποντας πλήρη ελευθερία κινήσεων του δίσκου |
| 3η Εκκεντρότητα | Γεωμετρία κωνικής γωνίας έδρας, εξαλείφοντας την ολισθαίνουσα τριβή για εκτεταμένη διάρκεια ζωής της έδρας |
Βασικά Χαρακτηριστικά
- Μεταλλική Έδρα: Η πολυστρωματική δακτύλιος έδρας από ανοξείδωτο χάλυβα/γραφίτη παρέχει μηδενική διαρροή με πιστοποίηση πυρασφάλειας κατά API 607
- Λειτουργία Χωρίς Τριβή: Η γεωμετρία τριπλής εκκεντρότητας εξασφαλίζει την άμεση ανύψωση του δίσκου από την έδρα χωρίς τρίψιμο, επεκτείνοντας τη διάρκεια ζωής της έδρας σε 100.000+ κύκλους
- Κατάλληλη για Υψηλές Θερμοκρασίες: Κατάλληλη για θερμοκρασίες από -196°C (κρυογονικές) έως +800°C με τα κατάλληλα υλικά φινιρίσματος
- Αμφίδρομη Σφράγιση: Η πλήρης ονομαστική στεγανότητα και στις δύο κατευθύνσεις ροής εξαλείφει τους περιορισμούς προσανατολισμού εγκατάστασης
- Επένδυση Stellite: Προαιρετική επένδυση Stellite 6 ή 21 στην έδρα και τον δίσκο για ανώτερη αντοχή στη φθορά σε λειαντικές εφαρμογές
Τεχνικές Προδιαγραφές
| Παράμετρος | Προδιαγραφή |
| Τύπος Βαλβίδας | Βαλβίδα πεταλούδας τύπου Lug με τριπλή εκκεντρότητα |
| Εύρος Μεγέθους | DN80 έως DN1200 (3" έως 48") |
| Ονομαστική Πίεση | ANSI 150lb / 300lb / 600lb |
| Υλικό Σώματος | WCB Ανθρακούχος Χάλυβας / CF8M SS316 |
| Υλικό Δίσκου | CF8M SS316 / Duplex / Inconel |
| Τύπος Έδρας | Μεταλλική πολυστρωματική / Επένδυση Stellite |
| Λειτουργία | Χειροκίνητο κιβώτιο ταχυτήτων / Πνευματικός / Ηλεκτρικός ενεργοποιητής |
| Πυρασφάλεια | Συμμόρφωση με API 607 / ISO 10497 |
| Κλάση Διαρροής | Μηδενική Διαρροή (Κλάση VI) |
| Θερμοκρασία Λειτουργίας | -196°C έως +800°C |
| Πιστοποιητικό | ISO 9001:2015, SGS, API 607 |
Στοχευμένες Εφαρμογές
- Βαλβίδες κρίσιμης απομόνωσης διυλιστηρίων
- Αποκοπή διεργασιών πετροχημείας
- Συστήματα ατμού και θερμικού λαδιού
- Κρυογονικές εφαρμογές LNG και αιθυλενίου
- Απομόνωση κύριου ατμού σε σταθμούς παραγωγής ενέργειας
Κάθε βαλβίδα υποβάλλεται σε εργοστασιακές υδροστατικές, πνευματικές και πυρασφάλειας δοκιμές τύπου. Παρέχονται πλήρη τεκμηριωτικά στοιχεία PMI, NDE και λειτουργικών δοκιμών.
