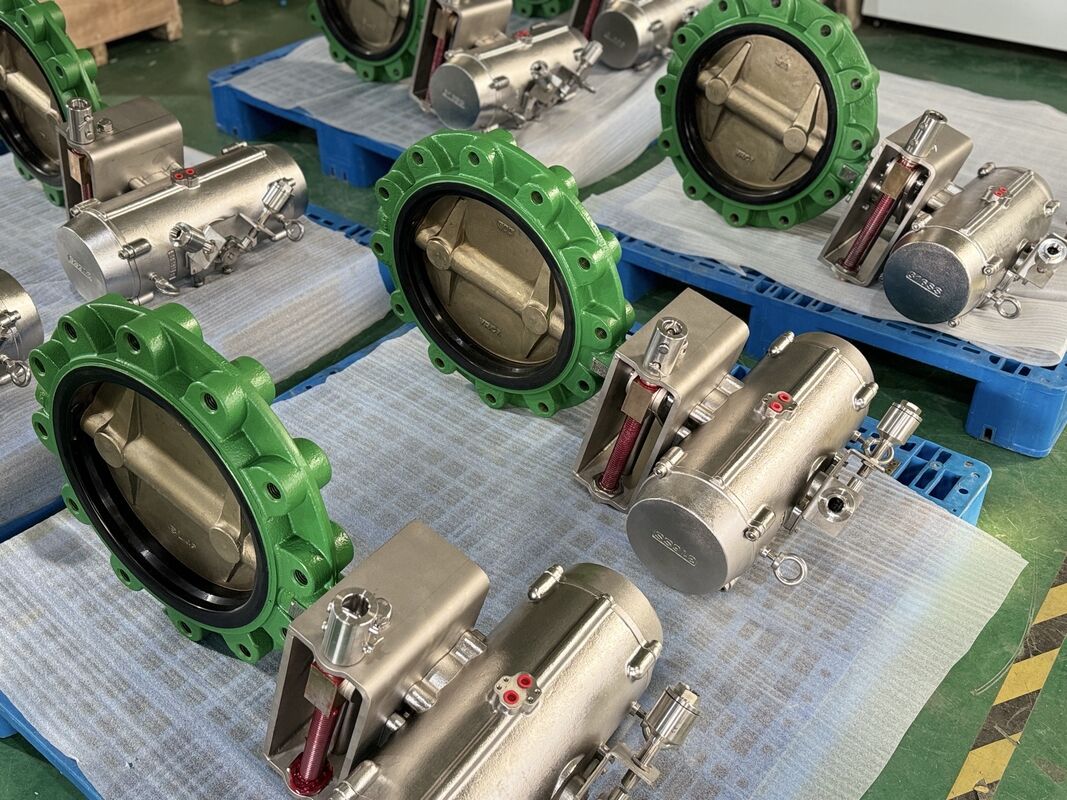

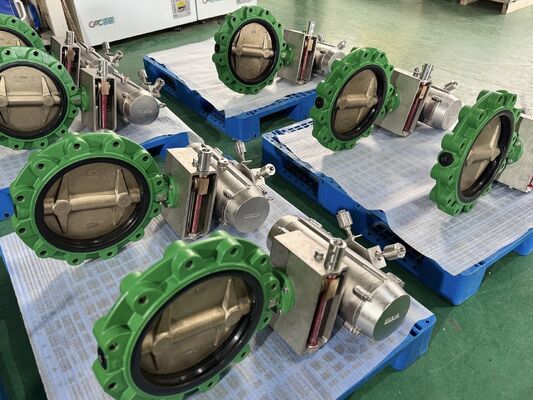

Πακέτο βαλβίδας πεταλούδας με πνευματική ενεργοποίηση θαλάσσιου επιπέδου, πιστοποιημένο με επικάλυψη κατά της διάβρωσης με πιστοποιητικό ABS

Περιγραφή προϊόντος
Η πεταλούδα βαλβίδα τύπου Lug 12" (DN300, ANSI Class 150) είναι μια βιομηχανική λύση ελέγχου ροής ειδικά σχεδιασμένη για σκληρά θαλάσσια, υπεράκτια και περιβάλλοντα θαλασσινού νερού. Κατασκευασμένη με σώμα από όλκιμο σίδηρο JS1030, δίσκο από κράμα νικελίου-αλουμινίου-χαλκού (AB2) και ανθεκτική έδρα από NBR, αυτή η βαλβίδα προσφέρει εξαιρετική αντοχή στη διάβρωση από θαλασσινό νερό, σπηλαίωση και μηχανική φθορά.
Εξοπλισμένη με άνω τμήμα ISO 5211, ενδιάμεσο μηχανισμό λειτουργίας με χειροτροχό, συσκευή τηλεμεταφοράς βαλβίδας VSM και βάση από ανοξείδωτο χάλυβα 316SS για διακόπτες εγγύτητας γραμμικής προς περιστροφική κίνηση, παρέχει απρόσκοπτη εναλλαγή μεταξύ τοπικής χειροκίνητης λειτουργίας και απομακρυσμένου ελέγχου σε απρόσιτες περιοχές. Πλήρως δοκιμασμένη και πιστοποιημένη με έγκριση τύπου ABS (American Bureau of Shipping).
Τεχνικές Προδιαγραφές
Χαρακτηριστικό / Παράμετρος
Λεπτομέρεια / Πρότυπο Υλικού
Ονομαστική Διάμετρος
12 ίντσες / DN300
Τύπος Σώματος
Τύπος Lug (Γυμνός Άξονας με Στήριξη ISO 5211)
Ονομαστική Πίεση
ANSI Class 150 / 150LB (ισοδύναμο PN16/PN20)
Υλικό Σώματος
Όλκιμος Σίδηρος JS1030 (EN-GJS-400-15 / GGG40)
Υλικό Δίσκου
Κράμα Αλουμινίου-Χαλκού AB2 (CuAl10Fe5Ni5 Θαλάσσιας Ποιότητας)
Έδρα / Επένδυση
NBR (Νιτρίλιο Καουτσούκ - Στεγανότητα Μηδενικής Διαρροής)
Τηλεμεταφορά
Σύστημα Τηλεχειρισμού Βαλβίδας VSM / Συσκευή Εύκαμπτου Άξονα
Χειροκίνητη Παράκαμψη
Μηχανισμός Χειροτροχού Γρανάζιας (Μεταξύ Ενεργοποιητή και Βαλβίδας)
Αξεσουάρ Διακόπτη
Βάση από ανοξείδωτο χάλυβα 316 (Μετατροπή Γραμμικής σε Περιστροφική)
Σήμα Ανάδρασης
Παθητικός Διακόπτης Εγγύτητας Ξηρής Επαφής
Θαλάσσια Πιστοποίηση
Επιθεώρηση ABS & Δοκιμή Αποδοχής Εργοστασίου (FAT)
Γιατί να επιλέξετε αυτή τη συναρμολόγηση βαλβίδας πεταλούδας τύπου Lug για θαλάσσια χρήση;
1. Ανώτερη Αντοχή στη Διάβρωση από Θαλασσινό Νερό
Ο συνδυασμός σώματος από όλκιμο σίδηρο JS1030 και δίσκου από κράμα νικελίου-αλουμινίου-χαλκού AB2 καθιστά αυτή τη βαλβίδα πεταλούδας 12 ιντσών ιδανική για εισαγωγή θαλασσινού νερού, συστήματα έρματος και γραμμές ψύξης πλοίων. Η ελαστική έδρα NBR παρέχει στεγανότητα μηδενικής διαρροής αμφίδρομα.
2. Τηλεχειρισμός VSM για Απρόσιτες Περιοχές
Όταν εγκαθίσταται σε βαθιά διαμερίσματα κύτους, στενά κανάλια σωληνώσεων ή επικίνδυνες περιοχές, η ενσωματωμένη συσκευή τηλεμεταφοράς VSM επιτρέπει στους χειριστές να ελέγχουν τη βαλβίδα με ασφάλεια από απόσταση μέσω ενός συστήματος εύκαμπτου άξονα/καλωδίου.
3. Ενσωματωμένη Χειροκίνητη Παράκαμψη με Χειροτροχό
Διαθέτοντας τυπικό άνω τμήμα ISO 5211, ο ενδιάμεσος μηχανισμός λειτουργίας με χειροτροχό διασφαλίζει ομαλές δυνατότητες χειροκίνητης παράκαμψης κατά τη διάρκεια διακοπών ρεύματος ή τακτικής συντήρησης χωρίς αποσύνδεση του κύριου ενεργοποιητή.
4. Σύστημα Ανάδρασης Σήματος Ακριβείας
Εξοπλισμένη με προσαρμοσμένη βάση μετατροπέα διαδρομής από ανοξείδωτο χάλυβα 316SS, η βαλβίδα μεταφράζει με ακρίβεια τα σήματα γραμμικής διαδρομής σε ενεργοποίηση περιστροφικού διακόπτη, στέλνοντας ανάδραση κατάστασης παθητικού ξηρού επαφής απευθείας στο PLC ή το σύστημα SCADA του πλοίου σας.
5. Διασφάλιση Ποιότητας με Πιστοποίηση ABS
Κάθε μονάδα υποβάλλεται σε αυστηρές δοκιμές υδροστατικής πίεσης, διαρροής έδρας και λειτουργικές δοκιμές, υπό την επίβλεψη και πιστοποίηση σύμφωνα με τα πρότυπα ABS (American Bureau of Shipping).
Βιομηχανικές Εφαρμογές
Ναυπηγική & Θαλάσσια Μηχανική: Συστήματα Επεξεργασίας Νερού Έρματος (BWTS), Εκκένωση Υπολοίπων, Κυκλοφορία Θαλασσινού Νερού, Γραμμές Πυρόσβεσης.
Υπεράκτιες Πλατφόρμες & FPSO: Έλεγχος υγρών σε επικίνδυνες ζώνες, απομακρυσμένη λειτουργία βαλβίδων σε βαθιά διαμερίσματα.
Αφαλάτωση & Υποδομές Νερού: Σταθμοί άντλησης ακατέργαστου νερού υψηλής αλατότητας και επεξεργασία βιομηχανικών λυμάτων.

Τεχνικές Προδιαγραφές Βαλβίδας Πεταλούδας Τύπου Lug 12"
 Κατηγορία Προδιαγραφής
Παράμετρος
Πρότυπο / Υλικό / Περιγραφή
Βασικές Πληροφορίες
Τύπος Βαλβίδας
Βαλβίδα Πεταλούδας Τύπου Lug με Γυμνό Άξονα
Ονομαστικό Μέγεθος
12 ίντσες / DN300
Ονομαστική Πίεση
ANSI Class 150 / 150LB
Στήριξη Άνω Φλάντζας
Άνω Τμήμα Σύμφωνα με το Πρότυπο ISO 5211
Θαλάσσια Έγκριση
Πιστοποιημένη από ABS (American Bureau of Shipping)
Προδιαγραφές Υλικών
Υλικό Σώματος
Όλκιμος Σίδηρος JS1030 (EN-GJS-400-15 / GGG40)
Υλικό Δίσκου
Κράμα Νικελίου-Αλουμινίου-Χαλκού AB2 (CuAl10Fe5Ni5)
Έδρα / Επένδυση
NBR (Νιτρίλιο Καουτσούκ - Αμφίδρομη Στεγανότητα Μηδενικής Διαρροής)
Υλικό Βάσης
Ανοξείδωτος Χάλυβας 316 (316SS)
Συστήματα Λειτουργίας & Ελέγχου
Χειροκίνητη Παράκαμψη
Μηχανισμός Λειτουργίας με Χειροτροχό (Τοποθετημένος μεταξύ Ενεργοποιητή & Βαλβίδας)
Απομακρυσμένη Λειτουργία
Συσκευή Τηλεμεταφοράς Βαλβίδας VSM (Σύστημα Εύκαμπτης Κίνησης)
Ανάδραση Θέσης
Παθητικός Διακόπτης Εγγύτητας Ξηρής Επαφής
Προσαρμογέας Διακόπτη
Βάση βαρέως τύπου από ανοξείδωτο χάλυβα 316SS για Μετατροπή Γραμμικής σε Περιστροφική Διαδρομή
Εφαρμογή & Απόδοση
Εφαρμόσιμα Μέσα
Θαλασσινό Νερό, Νερό Έρματος, Γλυκό Νερό, Ήπια Χημικά
Συνθήκες Λειτουργίας
Απομακρυσμένη Λειτουργία σε Περιορισμένους, Απρόσιτους ή Επικίνδυνους Θαλάσσιους Χώρους
