Συγκρότημα βαλβίδας σφαίρας αγωγού κλεισίματος 3 θέσεων με προστασία σε στάδιο με σφυρί κατά του νερού
Λεπτομέρειες:
| Τόπος καταγωγής: | Σαγκάη, Κίνα |
| Μάρκα: | VESON |
| Πιστοποίηση: | ISO 9001:2015 SGS |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 Τεμάχιο |
|---|---|
| Τιμή: | USD 180-1200 / Piece |
| Συσκευασία λεπτομέρειες: | Θήκη από κόντρα πλακέ επώνυμα VESON με ένθετο αφρού με προστασία από κραδασμούς, συσκευασία εξαγωγικ |
| Χρόνος παράδοσης: | 5-7 εργάσιμες ημέρες για το απόθεμα, 20-30 ημέρες για την παραγωγή |
| Όροι πληρωμής: | T/T, L/C, PayPal, Western Union |
| Δυνατότητα προσφοράς: | 3000 τεμάχια το μήνα |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος βαλβίδας: | Σφαίρα 3-Θέσεων 2-Way/3-Way Ball Valve | Τύπος ενεργοποιητή: | Πνευματικός ενεργοποιητής 3 θέσεων (Επιστροφή ελατηρίου) |
|---|---|---|---|
| Εύρος Μεγεθών: | DN15 έως DN150 (1/2" έως 6") | Εκτίμηση πίεσης: | PN16 / PN40 / Class 150 / Class 300 |
| Υλικό σώματος: | SS304, SS316, WCB ανθρακούχο χάλυβα | Υλικό καθίσματος: | PTFE, RTFE, PEEK |
| Παροχή αέρα: | 4-8 bar (60-120 psi) | Θερμοκρασία λειτουργίας: | -20°C έως +180°C |
| Ακολουθία ελέγχου: | Ανοιχτό (100%) - Μεσαία διαδρομής (30-50%) - Κλειστό (0%) | Τερματισμός σύνδεσης: | Φλάντζα ANSI B16.5, με σπείρωμα NPT/BSP |
| Επισημαίνω: | Συγκρότημα κυλινδρικής βαλβίδας κλείδωσης με πνευματικό σύστημα,Συγκρότημα βαλβίδας σφαίρας κλεισίματος 3 θέσεων |
||
Περιγραφή προϊόντων

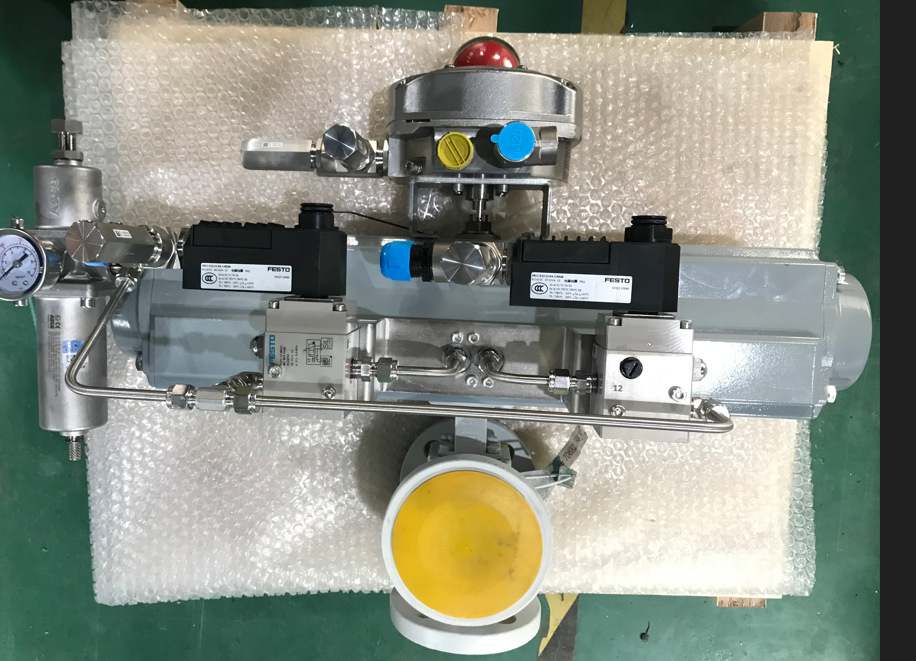

Συναρμολόγηση πνευματικής βάνας σφαιρικής 3 θέσεων με σταδιακή προστασία κατά του υδραυλικού πλήγματος
Το Η συναρμολόγηση πνευματικής βάνας σφαιρικής 3 θέσεων VESON VSO-3P-WH είναι σχεδιασμένη ειδικά για τερματικούς σταθμούς φόρτωσης παρτίδων όπου οι απότομες κλείσιμο βαλβίδων προκαλούν καταστροφικό υδραυλικό πλήγμα και δονήσεις στις σωληνώσεις. Ο σταδιακός έλεγχος 3 θέσεων παρέχει μια ομαλή ακολουθία Γρήγορη Γέμιση → Αργή Στάλαξη → Πλήρης Διακοπή προστατεύοντας το σύστημα σωληνώσεων, διατηρώντας παράλληλα ακριβή ακρίβεια δοσομέτρησης.
Πώς ο έλεγχος 3 σταδίων προστατεύει το σύστημά σας
| Στάδιο | Θέση Βαλβίδας | Ενέργεια |
| Στάδιο 1 | 100% Ανοιχτό | Ταχεία μαζική πλήρωση με πλήρη ρυθμό ροής |
| Στάδιο 2 | 30-50% Ενδιάμεση Διαδρομή | Αργή ροή στάλαξης για ακριβή συμπλήρωση |
| Στάδιο 3 | 0% Κλειστό | Αεροστεγής διακοπή (Κλάση VI) - μηδενικό υδραυλικό πλήγμα |
Βασικά Χαρακτηριστικά
- Πνευματικός Ενεργοποιητής 3 Θέσεων: Σχεδιασμός με επαναφορά ελατηρίου με δυνατότητα ενδιάμεσης θέσης για σταδιακό έλεγχο ροής
- Ακολουθία κατά του Υδραυλικού Πλήγματος: Εξαλείφει τις αυξήσεις πίεσης κατά το κλείσιμο της βαλβίδας, μειώνοντας την τάση των σωλήνων και παρατείνοντας τη διάρκεια ζωής του συστήματος
- Διαμορφώσιμη Ενδιάμεση Θέση: Ρυθμιζόμενη ενδιάμεση θέση 30-50% για ρυθμούς ροής ειδικούς για τη διαδικασία
- Αεροστεγής Διακοπή: Διαρροή Κλάσης VI στην τελική κλειστή θέση για μηδενική απώλεια προϊόντος
- Μείωση Μανιφολντ: Αντικαθιστά συγκροτήματα πολλαπλών βαλβίδων, μειώνοντας το αποτύπωμα του σκιτ και τα μονοπάτια διαρροής
- Προ-καλωδιωμένη Τράπεζα Ηλεκτροβαλβίδων: Εργοστασιακά διαμορφωμένες ηλεκτροβαλβίδες για όλες τις 3 θέσεις με ακροδέκτη
Τεχνικές Προδιαγραφές
| Παράμετρος | Προδιαγραφή |
| Τύπος Βαλβίδας | Σφαιρική Βαλβίδα 3 Θέσεων 2-Δρόμων / 3-Δρόμων |
| Τύπος Ενεργοποιητή | Πνευματικός Ενεργοποιητής 3 Θέσεων (Επαναφορά Ελατηρίου) |
| Εύρος Μεγέθους | DN15 έως DN150 (1/2" έως 6") |
| Ονομαστική Πίεση | PN16 / PN40 / Class 150 / Class 300 |
| Υλικό Σώματος | Ανοξείδωτος Χάλυβας SS304, SS316, Χάλυβας Άνθρακα WCB |
| Υλικό Έδρας | PTFE, RTFE, PEEK |
| Παροχή Αέρα | 4-8 bar (60-120 psi) |
| Θερμοκρασία Λειτουργίας | -20°C έως +180°C |
| Ακολουθία Ελέγχου | Ανοιχτό (100%) → Ενδιάμεση Θέση (30-50%) → Κλειστό (0%) |
| Τερματική Σύνδεση | Φλάντζα (ANSI B16.5), Σπείρωμα (NPT/BSP) |
| Κλάση Διακοπής | Κλάση VI (Αεροστεγής) |
| Πιστοποίηση | ISO 9001:2015, CE, SGS |
Στοχευόμενοι Κλάδοι
- Φόρτωση τερματικών πετρελαίου & αερίου (φόρτωση φορτηγών, βαγονιών, βαρελιών)
- Συστήματα δοσομέτρησης παρτίδων λεπτών χημικών
- Δοσομέτρηση υγρών τροφίμων & ποτών
- Σταθμοί μεταφοράς προϊόντων δεξαμενών
- Σκιτ φόρτωσης LPG και κρυογονικών

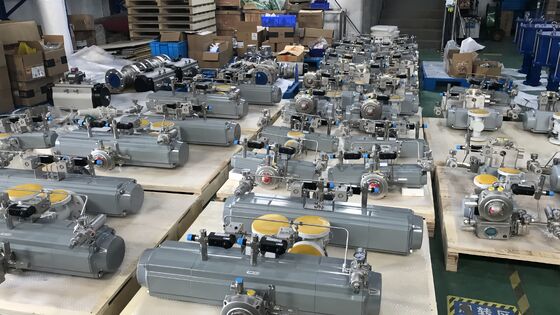

Κάθε συναρμολόγηση υποβάλλεται σε πλήρη εργοστασιακό έλεγχο βρόχου με σκληρούς σωλήνες SS316 πριν από την αποστολή. Περιλαμβάνεται τεκμηρίωση FAT. Επικοινωνήστε μαζί μας για να συζητήσουμε τις συγκεκριμένες απαιτήσεις φόρτωσης παρτίδων σας.
Θέλετε να μάθετε περισσότερες λεπτομέρειες σχετικά με αυτό το προϊόν
