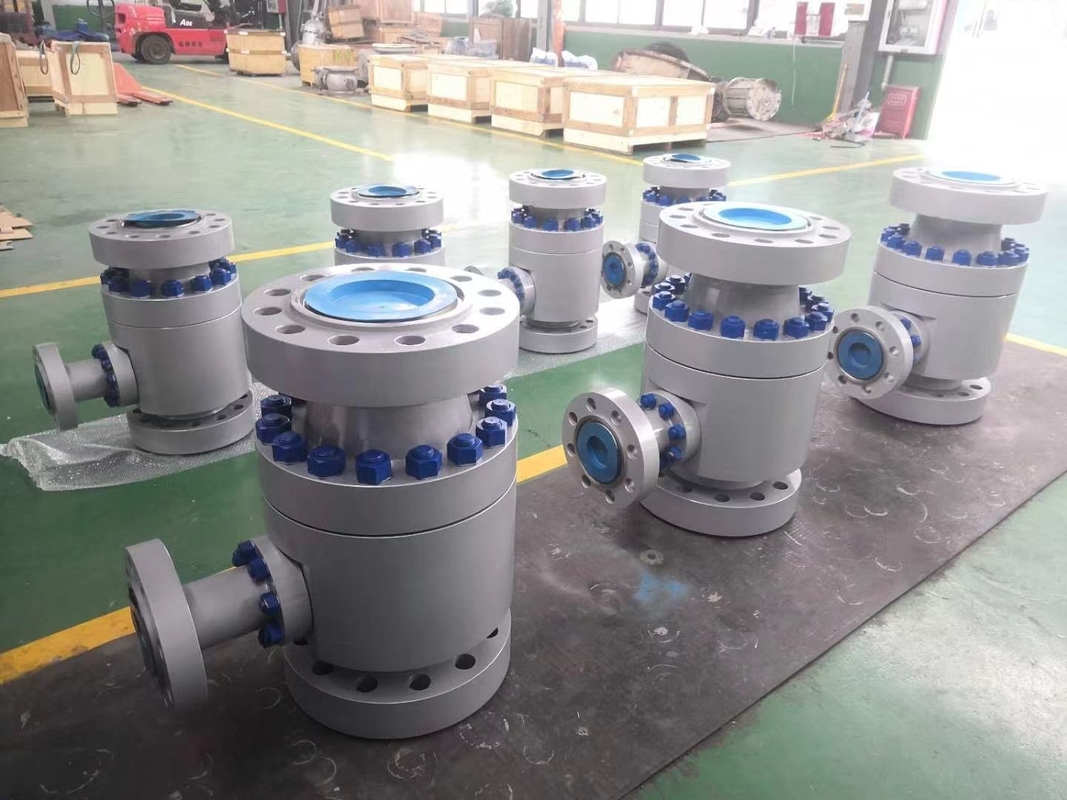

Προστασία αντλίας Ατομική βαλβίδα επανακυκλοφορίας ARV Προστασία αντλιών από ζημιές
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Veson |
| Αριθμό μοντέλου: | ARL |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1 |
|---|---|
| Συσκευασία λεπτομέρειες: | Κιβώτιο κοντραπλακέ |
| Χρόνος παράδοσης: | 2-4 εβδομάδες |
| Όροι πληρωμής: | L/C, T/T |
|
Λεπτομερής ενημέρωση |
|||
| WCB: | βαλβίδα αντεπιστροφής | Λειτουργία: | Προστατεύστε την αντλία |
|---|---|---|---|
| Επισημαίνω: | Ασφάλεια της αντλίας,Προστατευτική βαλβίδα αντλίας |
||
Περιγραφή προϊόντων
Βαλβίδα προστασίας αντλίας (Pump Protection Valve) Αυτοματοποιημένη βαλβίδα ανακύκλωσης (Automatic Recirculation Valve, ARV) Προστατεύει τις αντλίες από ζημιές Βαλβίδα ελέγχου με διέλευση βαλβίδας
Περιγραφή του προϊόντος
Για την προστασία της αντλίας
Η σύγχρονη βιομηχανική διαδικασία εξοπλισμού αίτηση φυγοκεντρική αντλία βασικά λειτουργεί υπό την προϋπόθεση της μεταβλητής ροής.
Μια βαλβίδα αυτόματης ανακύκλωσης (βαλβίδα ARC) είναι μια πολυλειτουργική βαλβίδα της οποίας ο κύριος σκοπός είναι να διασφαλίζει ότι μια προκαθορισμένη ελάχιστη ροή διασφαλίζεται ανά πάσα στιγμή μέσω μιας φυγοκεντρικής αντλίας.Αυτό είναι σημαντικό, καθώς οι φυγοκεντρικές αντλίες υποφέρουν από υπερθέρμανση και κοιλότητα και μπορούν να υποστούν μόνιμη βλάβη εάν στεγνώσουν.
Μέσα από πολλά χρόνια έρευνας και ανάπτυξης, συνεχούς καινοτομίας και πρακτικής, η εταιρεία ερευνών ZD σειράς αυτοματοποιημένη βαλβίδα ελέγχου ανακύκλωσης, για την πρόληψη της υπερθέρμανσης,σοβαρός θόρυβος, ασταθής και διάβρωση της φυγοκεντρικής αντλίας σε λειτουργία χαμηλού φορτίου.το στόμα παράκαμψης αντίστροφης ροής θα ανοίξει αυτόματα για να εξασφαλιστεί η απαραίτητη ελάχιστη ροή της αντλίας.
Εφαρμογές της βαλβίδας ARC
- Χημική βιομηχανία
- Πετροχημική βιομηχανία
- Εργοστάσιο χάλυβα
- Σύστημα πυρασφάλειας
- Παραδοσιακό εργοστάσιο ηλεκτρικής ενέργειας
- Βιομηχανία χαρτιού
- Μεταφορά/μεταφορά
- βιομηχανία προστασίας του περιβάλλοντος
Σενάρια προστασίας φυγοκεντρικής αντλίας με χρήση βαλβίδας ARC (ARV)
Τρεις τρόποι προστασίας για την αντλία
Συνεχές σύστημα κυκλοφορίας
Η ελάχιστη απαίτηση για την αντλία συνεχούς κυκλοφορίας συστήματος δεν σχετίζεται με την εκφόρτωση του συστήματος αλλαγών ροής της διαδικασίας.μέσω της πλάκας ανοίγματος απευθείας ανάστροφη ροή σε δεξαμενή αποθήκευσηςΠαρόλο που η συνεχής κυκλοφορία ελάχιστης ροής μπορεί να προστατεύσει την αντλία πολύ καλά, η αντλία πρέπει να παρέχει μεγαλύτερη ισχύ για να εξασφαλιστεί η ροή του συστήματος καθώς και η ροή ανακύκλωσης,που προκαλούν πρόσθετες σπατάλες ενέργειας.
Σύστημα κυκλοφορίας ελέγχου
Το σύστημα κυκλοφορίας ελέγχου είναι η συναρμολόγηση από την βαλβίδα ελέγχου, μετρητή ροής, βαλβίδα ελέγχου ελάχιστης ροής, σύστημα κυκλοφορίας ελέγχου, σύστημα κυκλοφορίας ελέγχου μπορεί να παρέχει ελάχιστη προστασία ροής,όταν η ροή της διαδικασίας είναι μεγαλύτερη από την ελάχιστη ροή της αντλίαςΑλλά το σύστημα είναι περίπλοκο, τα στοιχεία ελέγχου, η αγορά, η εγκατάσταση, το κόστος συντήρησης είναι υψηλότερο.
Ελαστική βαλβίδα ελέγχου επανακυκλοφορίας
Αυτόματη βαλβίδα επανακυκλοφορίας, βαλβίδα ελέγχου, αντίληψη ροής, βαλβίδα ελέγχου παράκαμψης, πολλαπλή σταδιακή μείωση σε ένα, δεν χρειάζονται ισχύ, σύστημα ελέγχου και καλωδίωση, βασική ασφάλεια.Καταλαμβάνουν μικρό χώροΗ προστασία της αντλίας είναι η πρώτη μέθοδος προστασίας της σύγχρονης βιομηχανικής διαδικασίας.
Τα κύρια πλεονεκτήματα της σειράς AR αυτοματοποιημένης βαλβίδας ελέγχου επανακυκλοφορίας
Η βαλβίδα ARC της σειράς ZD είναι κατάλληλη για παράκαμψη με διαφορικό υψηλής πίεσης, το μέγιστο διαφορικό πίεσης είναι 30MPa και η συγκεκριμένη επιλογή καθορίζεται από το εργοστάσιο.Πολυεπίπεδης αποσυμπίεση τύπου M τύπου παράκαμψης μπορεί να εξαλείψει τον θόρυβο που προκαλείται από μέσο ροής υψηλής ταχύτητας, να αποφευχθεί η βλάβη από διάβρωση από κοιλότητα, και η θέρμανση των εξαρτημάτων της βαλβίδας.
Κεφάλαιο 4
- Απλή δομή, χαμηλό κόστος, μακρά διάρκεια ζωής, κατάλληλη για εργασία χαμηλής πίεσης.
- Σώμα βαλβίδας, υλικό: χάλυβας άνθρακα ή ανοξείδωτου χάλυβα κλπ.
- Η μεγάλη ροή παράκαμψης, η μέγιστη ροή είναι 60% της κύριας ροής, η τιμή KV μπορεί να ρυθμιστεί.
- Παράκαμψη μέγιστης διαφοράς λειτουργικής πίεσης έως 4 MPa.
- Πίεση CL150# - 400#, μέγεθος 1' - 16'
ARL Σχήμα βαλβίδας τόξου
- Πολλαπλές οπές για παράκαμψη κλουβιών, χαμηλός θόρυβος, κατάλληλος για συνθήκες μεσαίας και χαμηλής πίεσης.
- Σιδερένιο σώμα, υλικό: χάλυβας άνθρακα ή ανοξείδωτου χάλυβα κλπ.
- Η λειτουργία βαλβίδας μη επιστροφής είναι τυποποιημένη, μέγιστη διαφορά πίεσης έως 6 MPa.
- Με δομή βαλβίδας ελέγχου κύριας ροής Venturi port, εφαρμόζεται σε περίπλοκες συνθήκες εργασίας.
- Πίεση CL150# - 600#, μέγεθος 1' - 20'
- Η χειροκίνητη παράκαμψη είναι προαιρετική
Κεφάλαιο 3
- Πολυεπίπεδης αποσυμπίεση για την πρόληψη της κοιλότητας, μείωση της ταχύτητας, κατάλληλη για συνθήκες υψηλής πίεσης.
- Σιδερένιο σώμα, υλικό: χάλυβας άνθρακα ή ανοξείδωτου χάλυβα κλπ.
- Η λειτουργία βαλβίδας μη επιστροφής είναι τυποποιημένη, μέγιστη διαφορά πίεσης έως 30 MPa.
- Πίεση CL150# - 2500#, μέγεθος 1' - 20'
- Η χειροκίνητη παράκαμψη είναι προαιρετική
Αρχή λειτουργίας της βαλβίδας αυτόματης ανακύκλωσης
Σύμφωνα με τη διαφορά της επαγωγικής κύριας ροής, ο κύριας βαλβίδας δίσκο ελέγχου κώνου της βαλβίδας ARC θα μετακινηθεί αυτόματα σε μια ορισμένη θέση.ο κύριος δίσκος της βαλβίδας οδηγεί το στέλεχος της βαλβίδας παράκαμψης, μεταφέρει την κίνηση του κύριο δίσκου βαλβίδας για να παρακάμψει, μέσω της θέσης του δίσκου ελέγχου της βαλβίδας παρακάμψης, αλλάζει την περιοχή θροσέλ της παρακάμψης, έτσι ώστε να ελέγξει τη ροή παρακάμψης.Όταν ο κύριος δίσκος της βαλβίδας πίσω στο κάθισμα της βαλβίδας κλείσειΌταν οι δίσκοι της βαλβίδας ανεβαίνουν στην κορυφή, η παράκαμψη κλείνει πλήρως, όλη η ροή της αντλίας ρέει στο σύστημα επεξεργασίας.Αυτή η βαλβίδα θέτει τέσσερις λειτουργίες σε ένα σώμα.
- Ανίχνευση ροής: ο δίσκος της κύριας βαλβίδας της βαλβίδας ARC μπορεί να αντιληφθεί αυτόματα την κύρια ροή του συστήματος επεξεργασίας,έτσι σύμφωνα με την ροή για τον προσδιορισμό της θέσης του κύριας βαλβίδας δίσκο και δίσκο παράκαμψης.
- Έλεγχος της ανακύκλωσης: Η βαλβίδα ARC μπορεί να εισπνεύσει αντλία φυσιολογική λειτουργία απαιτείται ελάχιστη ροή στην συσκευή αποθήκευσης μέσω της παράκαμψης, έτσι ώστε να προσαρμόσετε τα χαρακτηριστικά της αντλίας H - Q, για να συνειδητοποιήσετε την ανακύκλωση.
- Μειωτική πίεση πολλαπλών σταδίων παράκαμψης:Το σύστημα ελέγχου παράκαμψης μπορεί να μειώσει το μέσο αντίστροφης ροής από την έξοδο αντλίας υψηλής πίεσης σε κατάλληλη αντίστροφη ροή προς τη συσκευή αποθήκευσης χαμηλής πίεσης με χαμηλό θόρυβο μικρή φθορά.
- Έλεγχος: Η αυτόματη βαλβίδα ανακύκλωσης έχει επίσης ένα φαινόμενο βαλβίδας ελέγχου, που εμποδίζει την ροή του υγρού προς το σώμα της αντλίας.
- Το μέγιστο ρυθμό ροής της παράκαμψης υπόκειται στη μέγιστη τιμή Kv.
| Ιδιοκτησία | Περιγραφή |
| Λειτουργία | Βαλβίδα ARCΠροστατεύει τις αντλίες από ζημιές που προκαλούνται από χαμηλές συνθήκες ροής με αυτόματη επανακυκλοφορία ενός μικρού τμήματος του αντλούμενου υγρού πίσω στην είσοδο της αντλίας |
| Τύποι | Μηχανικά, ηλεκτρονικά και υδραυλικά |
| Πρόσθετα χαρακτηριστικά | Συσκευές για την κατασκευή ή την κατασκευή ηλεκτρικών συσσωρευτών ή συσσωρευτών |
| Εφαρμογές | Επεξεργασία πετρελαίου και φυσικού αερίου, χημική παραγωγή, παραγωγή ηλεκτρικής ενέργειας και επεξεργασία νερού |
| Τύπος αντλίας | Συνήθως χρησιμοποιούνται με φυγοκεντρικές αντλίες |
| Παράγοντες που πρέπει να λάβετε υπόψη | Ταχύτητα ροής, πίεση, θερμοκρασία και ειδικές απαιτήσεις εφαρμογής |
| Σημασία της εγκατάστασης, συντήρησης και δοκιμών | Κρίσιμο για τη διασφάλιση βέλτιστης απόδοσης και αξιοπιστίας |
